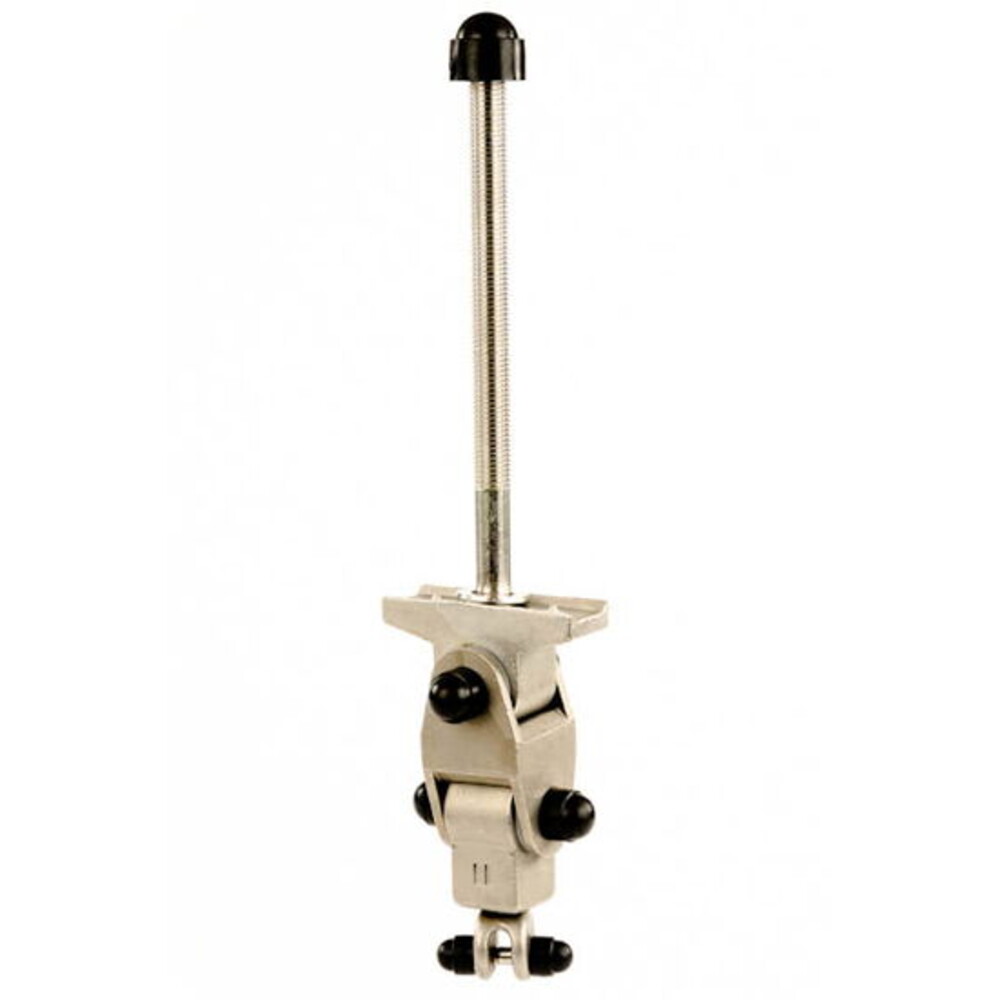

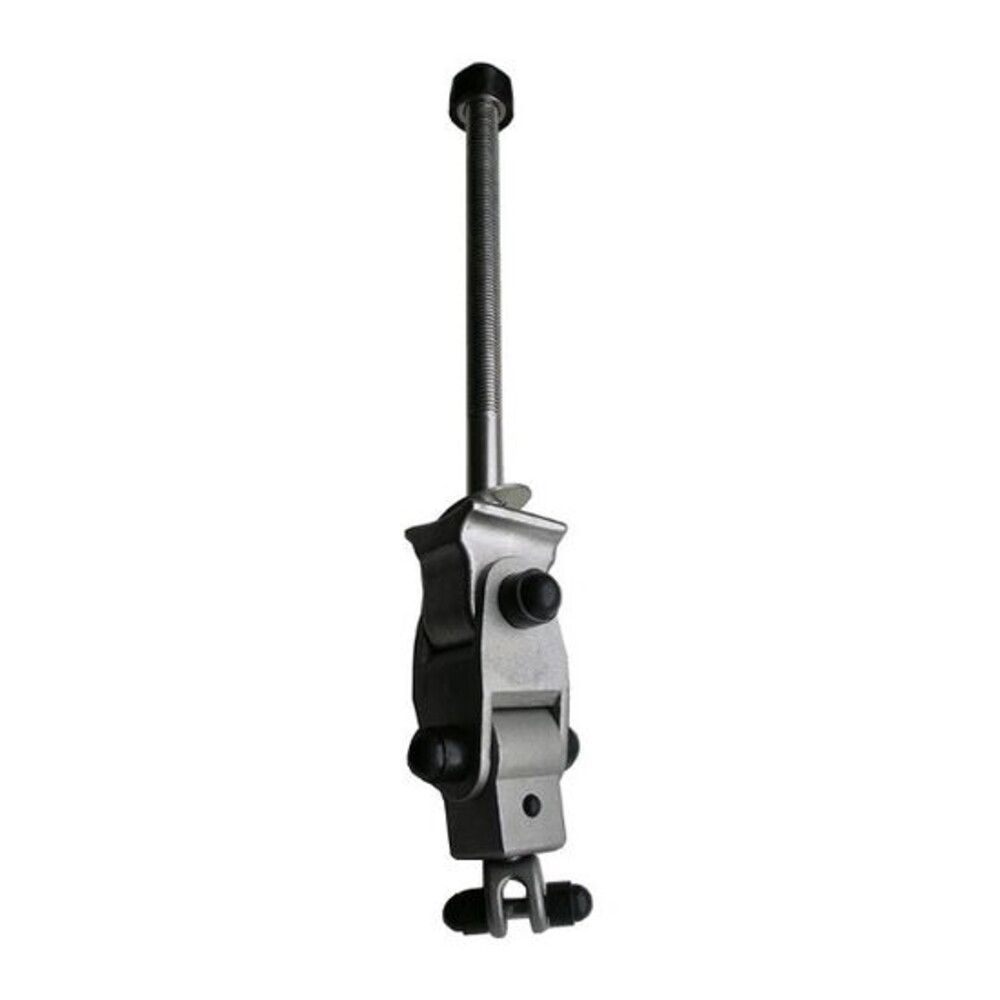

Kardangelenk BASIC mit Befestigungsbolzen M20x220mm: Kugelgelagerte Schaukelaufhängung für Spielplätze in Kita, Kindergarten und Schule
Das Kardangelenk BASIC mit Befestigungsbolzen M20x220mm verbindet die Schaukelkette sicher mit dem Querbalken des Schaukelgestells. Durch die kardanische Lagerung und den integrierten Drehwirbel kann die Schaukel in mehrere Richtungen pendeln und sich drehen. Damit eignet sich das Gelenk für die Aufhängung von Ringschaukeln, bei denen Bewegungsfreiheit in alle Richtungen gefragt ist. Als preisbewusste Ausführung ist es eine wirtschaftliche Lösung für Neubau und Instandhaltung.
Träger von Kitas, Kindergärten und Schulen setzen das Kardangelenk bei der Ausstattung von Außenspielflächen ein. Hausmeister, Spielplatzbauer und kommunale Bauhöfe nutzen es außerdem als Ersatzteil, wenn bestehende Aufhängungen bei der Wartung ausgetauscht werden müssen.
Funktionen im Detail
Das Gehäuse besteht aus feuerverzinktem Grauguss. Grauguss ist formstabil und für dauerhafte Belastungen ausgelegt. Die Feuerverzinkung bildet eine schützende Zinkschicht, die das Material vor Rost bewahrt. Das ist wichtig, weil Schaukelaufhängungen ganzjährig Regen, Frost und Sonne ausgesetzt sind.
Der Befestigungsbolzen M20x220mm wird mit Unterlegscheibe und Sicherungsmutter geliefert. Er wird durch den Querbalken geführt und auf der Gegenseite verschraubt. Die Sicherungsmutter verhindert, dass sich die Verbindung durch die ständigen Pendelbewegungen lockert. Vor der Montage sollte geprüft werden, ob die Bolzenlänge zur Stärke des vorhandenen Balkens passt.
Die kardanische Lagerung erlaubt Bewegungen in zwei Achsen. Der zusätzliche Drehwirbel ermöglicht eine Drehung um die senkrechte Achse. So verdrillen sich die Ketten bei kreisenden Bewegungen weniger, und die Schaukel schwingt frei.
Im Inneren arbeiten 4 Hochleistungskugellager. Sie sorgen für eine leichtgängige, gleichmäßige Bewegung mit geringer Reibung. Das Gelenk kommt ohne Nylonbuchsen aus. Damit entfällt ein Bauteil, das bei anderen Ausführungen typischerweise verschleißt und regelmäßig ersetzt werden muss.
Der Drehwirbel ist mit einem M8 Bolzen samt Sicherungsmutter ausgestattet. Daran wird die Schaukelkette befestigt. Das Gelenk ist passend für Ketten von Ø 5 bis 8 mm und deckt damit gängige Spielplatzketten ab.
Die Montage sollte durch fachkundige Personen erfolgen. Bolzen, Muttern, Lager und Kettenverbindungen sind im Rahmen der regelmäßigen Spielplatzinspektionen nach den geltenden Vorgaben zu kontrollieren.
Ein Beispiel aus der Praxis: Bei der jährlichen Hauptinspektion stellt ein Schulträger Verschleiß an der Aufhängung der Ringschaukel fest. Der Hausmeister ersetzt das alte Gelenk durch das Kardangelenk BASIC, bolzt es durch den Querbalken und sichert die Verbindung mit der Mutter. Die vorhandene Kette mit 6 mm Stärke wird am Drehwirbel befestigt, und die Schaukel ist wieder einsatzbereit.
Vorteile im Überblick
- Bewegungsfreiheit in alle Richtungen: Kardanische Lagerung und Drehwirbel lassen die Ringschaukel frei pendeln und drehen.
- Leichtgängiger Lauf: Vier Hochleistungskugellager reduzieren die Reibung spürbar.
- Weniger Verschleißteile: Ohne Nylonbuchsen entfällt ein typisches Austauschteil.
- Wetterfeste Ausführung: Feuerverzinkter Grauguss schützt dauerhaft vor Korrosion.
- Sichere Verschraubung: Unterlegscheibe und Sicherungsmuttern verhindern ein Lösen der Verbindung.
- Flexibel bei der Kettenwahl: Geeignet für Ketten von 5 bis 8 mm Durchmesser.
- Wirtschaftliche Lösung: Die BASIC-Ausführung eignet sich für Neubau und Ersatzbedarf.
Technische Daten
- Produkt: Kardangelenk BASIC mit Befestigungsbolzen M20x220mm
- Artikelnummer: 200636.503
- Material: Grauguss, feuerverzinkt
- Befestigung: Bolzen M20x220mm mit Unterlegscheibe und Sicherungsmutter
- Lagerung: 4 Hochleistungskugellager, ohne Nylonbuchsen
- Drehwirbel: ja, inklusive M8 Bolzen mit Sicherungsmutter
- Kettenstärke: Ø 5–8 mm
- Verwendung: Aufhängung von Ringschaukeln
- Einsatzbereiche: Spielplätze von Kitas, Kindergärten, Schulen, Horten und öffentlichen Einrichtungen
Das Kardangelenk BASIC verbindet robusten, feuerverzinkten Grauguss mit einer kugelgelagerten Mechanik und einer gesicherten Bolzenbefestigung. Statten Sie Ihre Ringschaukel zuverlässig aus und bestellen Sie die passende Stückzahl für Neubau oder Wartung.
